Топ-7 ошибок проектирования пресс-форм

Ошибки при проектировании пресс-форм приводят к браку (усадка, недолив, коробление), удорожанию оснастки и увеличению цикла литья. Ключевые проблемы включают неправильную толщину стенок, отсутствие уклонов, ошибки в литниковой системе и охлаждении, что требует тщательного анализа потока расплава.

Топ-7 ошибок проектирования пресс-форм:

1. Неравномерная толщина стенок: Создает точки напряжения, вызывая деформации, коробление и усадочные раковины.
2. Отсутствие или недостаточные литейные уклоны: Затрудняет извлечение детали, приводит к царапинам на поверхности и повреждению формы.
3. Острые углы и кромки: Препятствуют правильному потоку материала, создавая зоны напряжений и концентраторы, что снижает прочность детали.

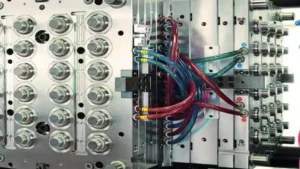

4. Неправильная литниковая система: Некорректное расположение или размер впрыска (литника) вызывает линии спайки, воздушные карманы и неполное заполнение.
5. Неэффективная система охлаждения: Неравномерное охлаждение ведет к короблению (деформации) изделия и увеличению времени цикла.
6. Игнорирование усадки материала: Неверный расчет усадки приводит к получению деталей неправильного размера.
7. Неправильное проектирование подрезов и ползунов: Использование сложных механизмов там, где можно обойтись без них, удорожает форму и снижает ее надежность.

Рекомендация: Для минимизации рисков рекомендуется использовать программное обеспечение для анализа литья (Moldflow) на этапе проектирования.
